เครื่องแต่งตัว EDM Diamond Wheel

●เตียงเครื่องมือเครื่องจักรใช้โครงสร้างรอยเชื่อมแผ่นเหล็กและถังน้ำมันและระบบปั๊มน้ำมันทำงานอยู่ภายนอกเพื่อการบำรุงรักษาและทำความสะอาดได้ง่าย
●เครื่องมือเครื่องจักรถูกปิดล้อมอย่างเต็มที่เพื่อป้องกันการรั่วไหลของของเหลวในการทำงาน ด้านซ้ายเป็นประตูสวิตช์ที่สามารถเปลี่ยนอิเล็กโทรดกราไฟท์ล้อได้ง่ายด้านหลังเป็นประตูเปิดสองครั้งเพื่อให้เลี้ยวได้ง่ายและสร้างขั้วไฟฟ้าล้อกราไฟท์และด้านหน้าเป็นประตูบานเลื่อนสองเท่าสำหรับการปรับการประมวลผลและการเปลี่ยนล้อบดเพชร
●เครื่องมือเครื่องจะหยุดโดยอัตโนมัติเมื่อการประมวลผลเสร็จสมบูรณ์

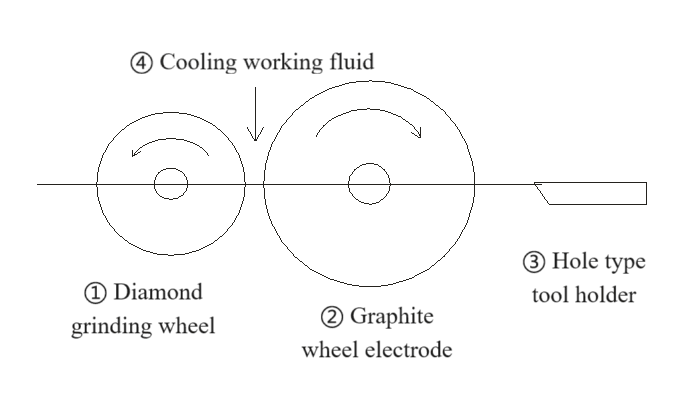

①ล้อเจียรเพชร: จำกัด เฉพาะวงล้อการบดของโลหะ Diamond โดยใช้ Mandrel คงที่ Center Center Double Center, Stepper Motor Servo Drive, การประมวลผลฟีดเซอร์โวแบบโรตารี่แบบแมนนวล/อัตโนมัติ
②อิเล็กโทรดวงล้อกราไฟท์: ใช้ล้อกราไฟท์ที่ง่ายต่อการประมวลผลเป็นอิเล็กโทรดให้ใช้หลักการของการตัดเฉือนและใช้ประกายไฟฟ้าเพื่อลบส่วนของล้อบดเพชรที่จะประมวลผล รูด้านนอกของล้อกราไฟท์ถูกหมุนและเกิดขึ้นจากเครื่องตัดหลุมที่ยึดบนตัวยึดเครื่องมือ
③ตัวยึดเครื่องมือหลุม: เครื่องตัดหลุมสามารถประมวลผลได้ด้วยเครื่องตัดลวดและจำเป็นต้องตัดมุมหลัง 6 °ยึดบนตัวยึดเครื่องมือที่เคลื่อนย้ายได้และวงกลมด้านนอกของอิเล็กโทรดล้อกราไฟท์ถูกตัดและก่อตัวขึ้น
④ของเหลวที่ทำงานเย็นลง: เพื่อให้แน่ใจว่าความคืบหน้าของการตัดเฉือนอย่างราบรื่นมีความจำเป็นที่จะต้องล้างของเหลวในการทำงานเย็น (ของเหลวที่ใช้งานได้คือ 7# น้ำมันสีขาวหรือน้ำมันเครื่อง 5#) เข้าไปในพื้นที่แปรรูป ของเหลวที่ใช้งานจะถูกล้างออกจากส่วนบนของพื้นที่ประมวลผลและตำแหน่งของท่อน้ำมันฟลัชชิงจะถูกปรับซ้ำ ๆ เพื่อให้แน่ใจว่าไม่มีเปลวไฟเปิดในพื้นที่ประมวลผล
