เครื่องบดแหวน CNC TC

เครื่องบดที่ก่อตัวเป็นวงแหวนม้วนส่วนใหญ่จะใช้สำหรับการบดแหวนลูกกลิ้งทังสเตนคาร์ไบด์สำหรับการผลิตลวดความเร็วสูง ล้อเจียรเพชรที่เกิดขึ้นนั้นใช้ในการบดหยาบการบดกึ่งเสร็จการบดละเอียดและการบดแบบไม่จอดบนวงกลมด้านนอกและร่องรูปตัว R ของวงแหวนลูกกลิ้งคาร์ไบด์ เป็นอุปกรณ์ตกแต่งที่จำเป็นในร้านซ่อมเครื่องจักรของโรงงานรีดเหล็ก

รับใบเสนอราคา

PREV：เครื่องบดผสมม้วน NEXT：No next article

คำอธิบาย
พารามิเตอร์ทางเทคนิค
ติดต่อเรา

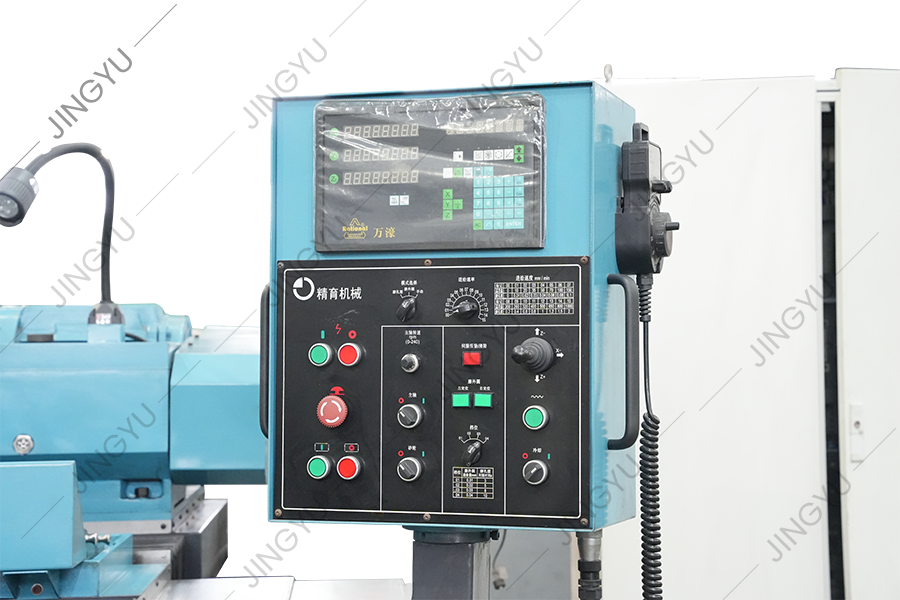

●เครื่องมือเครื่องจักรใช้ตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLC) เพื่อควบคุมฟีดเฟรมล้อบดและการเคลื่อนไหวแบบ worktable ตามลำดับ ตำแหน่งของเฟรมล้อบดและเวิร์กเทเบิลจะแสดงแบบไดนามิกผ่านจอแสดงผลดิจิตอลตะแกรง หลังจากตั้งค่าข้อกำหนดการบดแล้วโปรแกรมสามารถทำให้วงกลมด้านนอกของพื้นผิวลูกกลิ้งเสร็จสมบูรณ์โดยอัตโนมัติและการบดร่องแต่ละอัน
●แกนหมุนหลักของ headstock ชิ้นงานใช้ไดรฟ์ควบคุมความเร็วความถี่ตัวแปรและความเร็วในการหมุนที่สอดคล้องกันสามารถตั้งค่าตามพารามิเตอร์ชิ้นงานชิ้นงานที่แตกต่างกัน

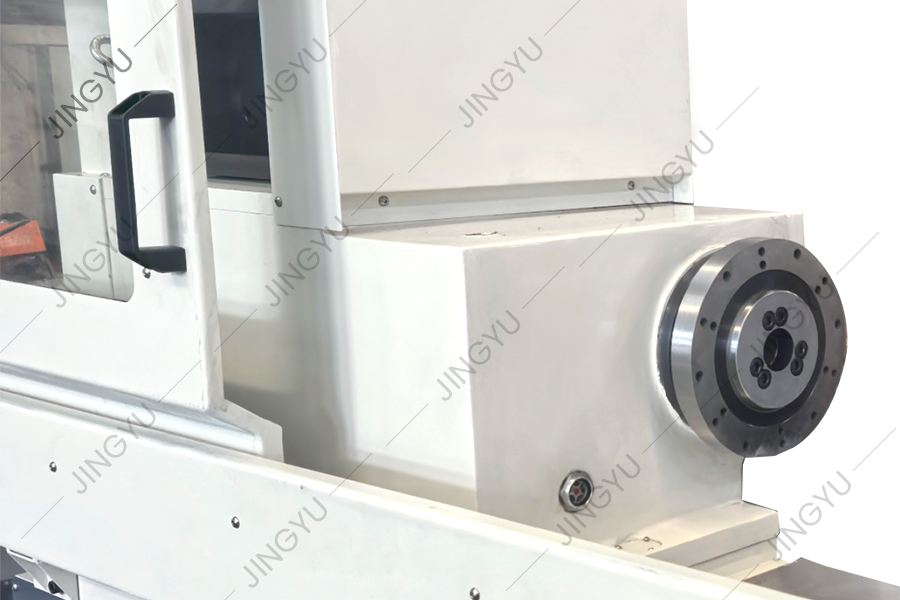

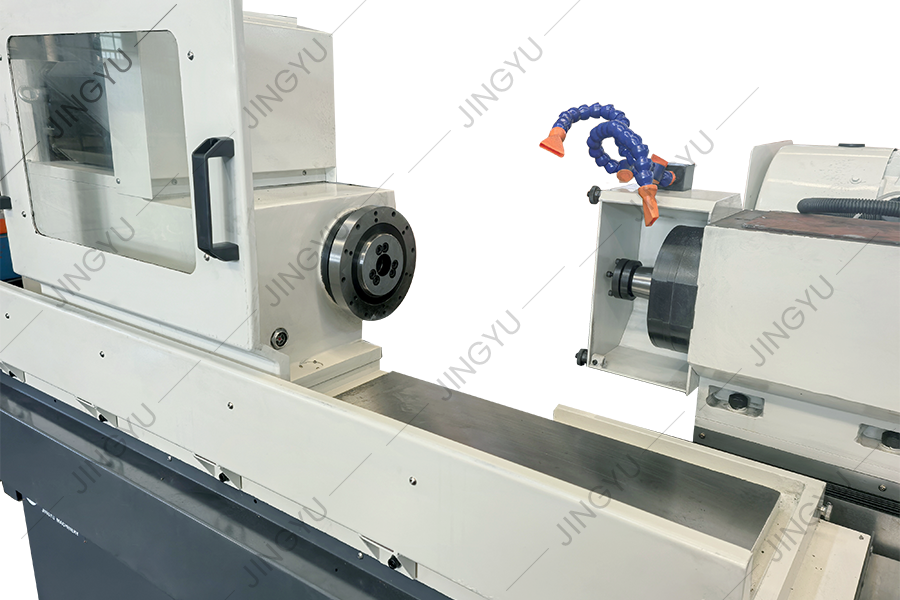

แมนเดลกำลังขยายตัวถูกติดตั้งบนแกนหมุน headstock ตั้งวงแหวนลูกกลิ้งลงบนแมนเดรลที่กำลังขยายตัวและใช้ประแจอัลเลนเพื่อขันสกรูล็อคไว้ที่ส่วนท้ายของแมนเดรลที่กำลังขยายตัวเพื่อให้การติดตั้งที่เน้นตัวเองเป็นศูนย์กลาง
●แกนหมุนของวงล้อบดใช้ตลับลูกปืนม้วนที่มีความแม่นยำสูงและหล่อลื่นและระบายความร้อนด้วยสระน้ำมันอิสระที่ปิดสนิท อุปกรณ์ตรวจจับอุณหภูมิแกนหมุนได้รับการติดตั้งเพื่อแสดงการเปลี่ยนแปลงอุณหภูมิของแกนหมุนในแบบเรียลไทม์ตระหนักถึงการตรวจสอบอุณหภูมิและข้อเสนอแนะตลอดกระบวนการทำงานของระบบทั้งหมด สิ่งนี้ขยายอายุการใช้งานของแกนหมุนและยังช่วยให้มั่นใจถึงประสิทธิภาพที่ยอดเยี่ยมของความแม่นยำในการหมุนของแกนหมุนและความแข็งแกร่งสูง
แกนหมุนของวงล้อบดนั้นขับเคลื่อนด้วยมอเตอร์กำลังสูง (18.5kW)

M8440A

ดัชนี	หน่วย	M8440A
วัสดุชิ้นงาน		แหวนม้วนทังสเตนคาร์ไบด์
สูงสุด เส้นผ่านศูนย์กลางชิ้นงาน	มม.	φ400
ความเร็วแกนหมุน	รอบต่อนาที	20 ~ 150
ความเร็วแกนหมุนของวงล้อ	รอบต่อนาที	1950
สูงสุด ความเร็วเชิงเส้นของวงล้อบด	M/S	25
พลังมอเตอร์แกนหมุน	กิโลวัตต์	18.5
เส้นผ่านศูนย์กลางของวงล้อ	มม.	φ250
สูงสุด ความกว้างของล้อบด	มม.	65
การเดินทาง x-axis	มม.	500
แบบฟอร์ม Guideway X-Axis		คู่มือเชิงเส้นหนัก
การเดินทางแกน z	มม.	250
แบบฟอร์ม Guideway แนวแกน z		คู่มือเชิงเส้นหนัก
นาที. หน่วยให้อาหาร	มม.	0.003
ระบบควบคุม		ตัวควบคุมตรรกะที่ตั้งโปรแกรมได้

MK8440A

ดัชนี	หน่วย	MK8440A
วัสดุชิ้นงาน		แหวนม้วนทังสเตนคาร์ไบด์
สูงสุด เส้นผ่านศูนย์กลางชิ้นงาน	มม.	φ400
ความเร็วแกนหมุน	รอบต่อนาที	20 ~ 150
ความเร็วแกนหมุนของวงล้อ	รอบต่อนาที	1950
สูงสุด ความเร็วเชิงเส้นของวงล้อบด	M/S	25
พลังมอเตอร์แกนหมุน	กิโลวัตต์	18.5
เส้นผ่านศูนย์กลางของวงล้อ	มม.	φ250
สูงสุด ความกว้างของล้อบด	มม.	65
การเดินทาง x-axis	มม.	500
แบบฟอร์ม Guideway X-Axis		คู่มือเชิงเส้นหนัก
การเดินทางแกน z	มม.	250
แบบฟอร์ม Guideway แนวแกน z		คู่มือเชิงเส้นหนัก
นาที. หน่วยให้อาหาร	มม.	0.001
ระบบควบคุม		ซีเมนส์ 808D
หมายเหตุ: ระบบ CNC อื่น ๆ สามารถปรับแต่งตามความต้องการพิเศษของลูกค้า
